滾珠滑塊
R163111420 力士樂鋁制滑塊
品 牌：博世力士樂
產品規(guī)格：15
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂滑塊R163111420為鋁制滾珠滑塊，法蘭型、標準長、標準高，帶標準密封，不帶滾珠鏈。帶鋁制滾珠滑塊的力士樂滾珠導軌導向系統(tǒng)是專門為工業(yè)機器人和一般機械制造等需要緊湊的滾動體直線運動導向的行業(yè)而研制的。

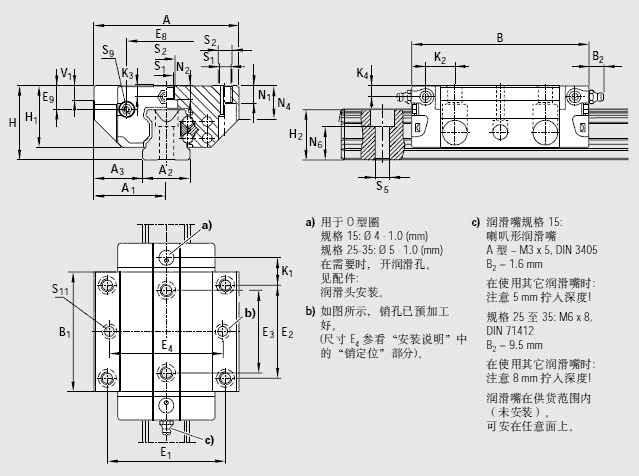

| A | 47 | |
| A1 | 23.5 | |
| A2 | 15 | |
| A3 | 16.0 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 38 | |
| E2 | 30 | |
| E3 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 8.00 | |
| K2 | 9.6 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N1 | 5.2 | |
| N2 | 4.40 | |
| N4 | 10.3 | |
| N6 ±0.5 |
10.3 |
|
| S1 | 4.3 | |
| S2 | M5 | |
| S5 | 4.4 | |
| S11 | 3.7 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C | 7 800 | |
| 額定載荷 C0 | 3 000 | |
| 額定轉矩 Mt | 74 | |
| 額定轉矩 Mt max | 29 | |
| 額定轉矩 ML | 40 | |
| 額定轉矩 ML max | 16 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
