直線模組MLR
R114816010 MLR10-80直線模組
部 件 號：R114816010
系統：直線運動模塊，閉式（M）
導向系統：滾輪導軌導向系統（L）
傳動系統：齒形帶傳動系統（R）
- 產品介紹
- 技術參數

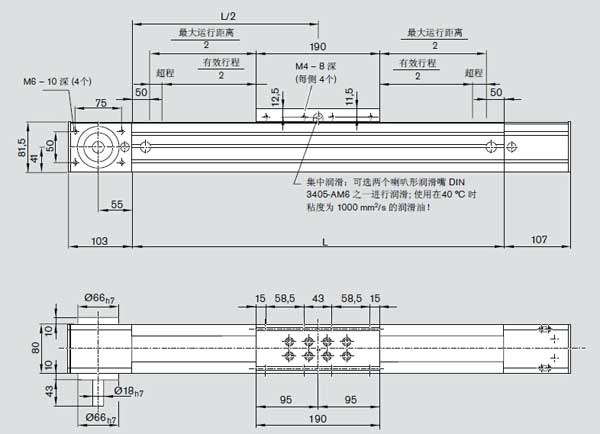

- 產品圖片
R114816010 MLR10-80直線模組
部件說明：直線運動模塊
結構說明：1.一個緊湊的、表面氧化的鋁型材
2.帶內靠式滾輪的內裝力士樂滾輪導軌導向系統
3.利用偏心軸滾輪調整至無間隙
4.一個滑臺，帶有全部滾輪的油中央潤滑
5.張緊式齒形帶
6.靠裝行程開關
7.一臺伺服電機或一臺步進電機
8.齒形帶用作防護帶
9.控制器單元
優異的性能
MLR...: 配置滾輪導軌導向系統和齒形帶傳動系統的直線運動模塊適用于*高的速度 (至 10 m/s)
?。。∨渲脻L輪導軌導向系統的直線運動模塊只允許采用油潤滑！
直線運動模塊 MLR... 的組成如下：
––一個緊湊的陽*氧化鋁型材主體
––集成的力士樂帶內置滾輪的滾輪導軌導向系統
––滾輪，通過偏心軸調整至無間隙
––可實現對全部滾輪的集中油潤滑的滑臺
––張緊的齒形帶
––側裝的開關
––帶控制單元的交流伺服電機
––前置減速器
––齒形帶用作防護帶
| 滑臺長度 | 190 | |
| 額定動載荷 Cx | 17 150 | |
| 額定動載荷 Cy | 10 050 | |
| 額定動轉矩 Mt | 226 | |
| 額定動轉矩 ML | 316 | |
| *大允許負載力力矩 Fx,max | 2500 | |
| *大允許負載力力矩 Fy,max | 1500 | |
| *大允許負載力力矩 Mt,max | 35 | |
| *大允許負載力力矩 Ml,max | 158 | |
| 滑臺重量 kg | 1.7 | |
| *大長度 Lmax | 10000 | |
| 面轉動慣量 lx | 137 | |
| 面轉動慣量 ly | 224 | |
| 齒形帶型號 | AT 5 | |
| 寬度 mm | 50 | |
| 齒距 mm | 6 | |
| *大齒形帶傳動力 N | 870 | |
| 彈性*限 N | 350 | |
| 重量 kg | 0.0089*L+5.2 |
